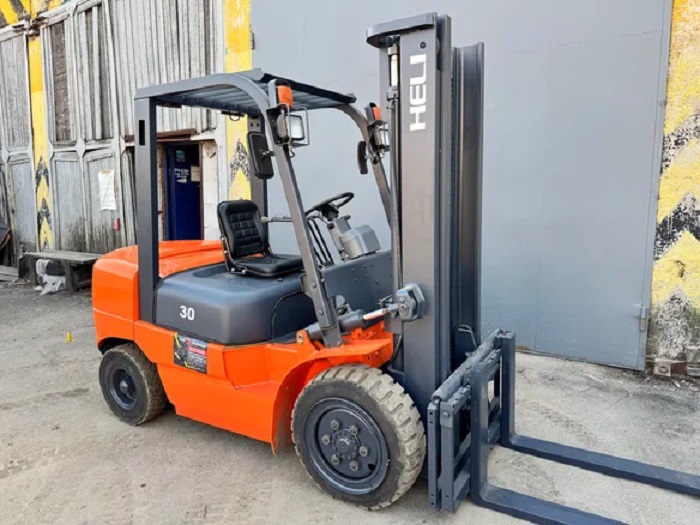

Вилочный погрузчик – это самоходная машина для подъема, перемещения и штабелирования грузов на поддонах и в контейнерах. Его конструкция рассчитана на работу в ограниченных пространствах складов, производственных цехов и погрузочных зон, где важны маневренность, точность и безопасность операций.
Понимание устройства техники такой как вилочный погрузчик новый помогает выбирать подходящую модель под конкретные задачи, корректно эксплуатировать оборудование и снижать риск простоев. Ниже рассмотрены ключевые узлы погрузчика, принципы их работы и типовые сферы применения, включая особенности, на которые стоит обратить внимание при подборе.
Применение и выбор техники под задачи
Вилочные погрузчики используются в логистике, торговле, промышленности, строительстве и сельском хозяйстве. Они выполняют загрузку/выгрузку транспорта, перемещение паллет, размещение на стеллажах, комплектацию заказов и подачу сырья на производственные линии. Важно учитывать условия эксплуатации: покрытие, ширину проездов, высоту стеллажей, интенсивность сменной работы и требования к экологичности.
- Складские комплексы: работа в узких проходах, высокая точность позиционирования, частые циклы подъема и опускания.
- Производственные цеха: перемещение тары, заготовок и готовой продукции, интеграция в потоковые процессы.
- Погрузочные рампы и дворы: устойчивость на неровностях, защита от погодных факторов, повышенная проходимость.
- Специальные задачи: использование навесного оборудования для нестандартных грузов (рулоны, бочки, длинномер).
При выборе модели оценивают грузоподъемность, высоту подъема, тип мачты, остаточную грузоподъемность на высоте, тип шин, мощность и ресурс силовой установки, а также совместимость с навеской. Если требуется вилочный погрузчик новый, целесообразно заранее проверить доступность сервисного обслуживания, срок поставки расходных материалов и наличие оригинальных комплектующих.
Безопасность эксплуатации обеспечивается сочетанием грамотной конструкции и дисциплины персонала. К ключевым мерам относятся соблюдение паспортных ограничений по массе и вылету, контроль состояния гидравлики, исправность тормозов и сигнализации, правильное движение с грузом на минимальной высоте, а также регулярное техническое обслуживание по регламенту производителя.
Конструкция рамы: точки крепления узлов, центровка нагрузки, защита от деформаций
Рама вилочного погрузчика – базовый несущий элемент, на котором удерживаются и взаимно позиционируются основные узлы: мачта, ведущий мост или приводной модуль, рулевой мост, противовес, элементы гидросистемы и защитные конструкции. От геометрической точности рамы и жесткости её силового контура напрямую зависят устойчивость, управляемость, ресурс навесного оборудования и безопасность при работе с грузом.
При эксплуатации именно рама принимает на себя переменные изгибающие и крутящие нагрузки, возникающие при подъёме, наклоне мачты, проезде неровностей и торможении. Поэтому конструкция рамы рассчитывается не только на статическую грузоподъёмность, но и на динамические режимы, а также на сохранение центровки нагрузки в пределах допустимого грузового треугольника/четырёхугольника устойчивости.
Крепления узлов и силовые пути нагрузки
Точки крепления узлов проектируются так, чтобы нагрузка передавалась по кратчайшим и максимально «прямым» силовым путям, без локальных концентраций напряжений. Критичны зоны крепления мачты и противовеса: здесь формируются основные изгибающие моменты, особенно при работе на предельных вылетах центра тяжести груза.
- Крепление мачты: усиливается косынками и ребрами, предусматривает точную посадку и сохранение параллельности, чтобы исключить перекосы направляющих и неравномерный износ роликов/втулок.
- Опоры мостов: выполняются с расчетом на ударные нагрузки от покрытия, обеспечивают стабильную колею и углы установки колес.
- Крепление противовеса: должно исключать смещение при вибрации и обеспечивать заданную развесовку, поскольку противовес – часть системы устойчивости.
- Опоры силового агрегата/тягового привода: применяются демпфирующие элементы для снижения передачи вибраций на раму и навесное оборудование.
Центровка нагрузки и устойчивость при работе
Правильная центровка нагрузки достигается сочетанием геометрии рамы, расположения противовеса и компоновки узлов. Ключевой параметр – положение общего центра тяжести системы «погрузчик + груз» относительно опорного контура. При подъёме груза и наклоне мачты центр тяжести смещается, и задача рамы – сохранять жесткость и геометрию креплений, чтобы фактические углы и вылеты соответствовали расчетным.
- Минимизация плеча нагрузки: чем ближе груз к спинке вил и чем ниже высота подъема, тем меньше изгибающий момент на раме и креплениях мачты.
- Стабильность опорного контура: рама должна обеспечивать неизменность базы и колеи в рабочих режимах, чтобы не возникало «ухода» центра тяжести из допустимой зоны.
- Контроль перекосов: перекос мачты или рамы приводит к смещению нагрузки в сторону и росту риска опрокидывания при поворотах и на уклонах.
Защита рамы от деформаций и усталостных повреждений
Защита от деформаций строится на сочетании конструктивной жесткости, правильного распределения напряжений и предотвращения ударных перегрузок. Наиболее опасны циклические нагрузки и резкие удары при наезде на препятствия, а также эксплуатация с перегрузом или с неверно расположенным центром тяжести груза.
- Усиление критических зон: ребра жесткости, коробчатые сечения, накладки в местах концентрации напряжений (опоры мачты, узлы мостов, зоны крепления противовеса).
- Снижение концентрации напряжений: плавные переходы сечений, отсутствие острых вырезов без усиления, правильная геометрия сварных соединений.
- Защита от ударов: ограничители хода, демпфирующие опоры, конструктивные элементы, исключающие «пробой» и резкие передачи нагрузки на силовой контур.
- Контроль коррозии: сохранение толщины металла и целостности швов критично для усталостной прочности и ресурса.
Итог: рама определяет надежность и безопасность вилочного погрузчика, так как через нее проходят все силовые потоки от груза и движения. Грамотно спроектированные точки крепления узлов, корректная центровка нагрузки и комплексная защита от деформаций обеспечивают устойчивость, точность работы мачты и длительный ресурс машины в реальных производственных режимах.
